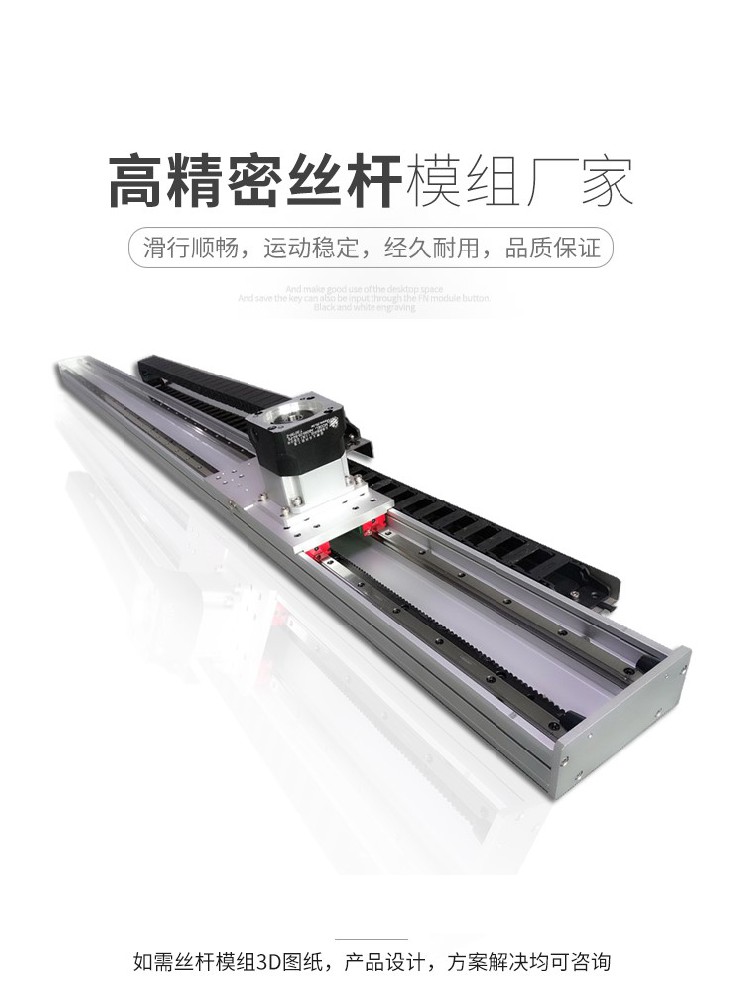

龍門桁架是實現工業自動化生產的重要組成部分。由于絲杠副的低摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器中，并能在高載荷條件下實現高精度的直線運動。具有單次運動速度快、重復定位精度高、機身重量輕、占用設備空間小、使用壽命長等特點。在各種精密儀器應用場景中，除了定位精度等軸向參數外，還需要檢測模塊垂直方向和水平方向的平行度。

　　在現有技術中，使用百分表來檢測模塊的平行度，即百分表固定在模塊的滑動臺上，通過檢測探頭與地面檢測工具之間的距離來評估模塊在運行過程中的上下。并且來回彈跳，也就是模塊運動的平行度；而百分表的檢測結果受地檢工具表面平整度的影響，地檢工具本身的精度誤差可達1.5微米，一般誤差為6微米。精度比較高，所以當平行度一般小于6微米時，用百分表很難測量；千分表的測試結果受模塊平行度和地面檢測工具的影響。如果模塊滑塊與地面檢測工具不平行，測試結果將總是向一個方向偏移。

       1、水平行走平行度精度檢測：

       直線模組底座均勻固定在高精度標準服務平臺上，百分表內置于組合軸承上。調整刻度與直線模組的距離，使組合軸承上的百分表指針從行程兩側的兩點到平行刻度的標記值相同。當指針走完整個行程時，百分表讀數的Z高值和Z低值之間的誤差就是直線模組的水平行走平行度。

       2、垂直行走平行度精準檢測：

       直線模組底座均勻固定在高精度標準服務平臺上，百分表內置于組合軸承上。百分表接觸精密測量服務平臺的參考點，并在整個行程中移動百分表。百分表近視度數Z高值與Z小值的誤差為直線模組的垂直行走平行度。

       龍門桁架的優點是可以全方位移動，可以快速拆裝，占地面積小。它可以轉移到另一個站點安裝和使用微型汽車。寬度和高度可分段調節，鋼結構設計合理，可承重100-5000KG。特別適用于車間設備的安裝、搬運和調試。汽車上貨物的裝卸、汽修車間發動機大件吊裝等。
