桁架機械手的設計制造流程主要有幾個步驟，首先要確認客戶的需求分析——給出相應的方案設計——確認方案后細化設計——開始智造裝配——最終調試與驗收整個流程。下面為大家介紹具體步驟流程。
一、需求分析
與客戶溝通
了解生產工藝和生產要求，包括被搬運物體的形狀、尺寸、重量、搬運頻率、工作環境等。
明確機械手的工作范圍、精度要求、速度要求等性能指標。
收集客戶對機械手的特殊需求和期望，如自動化程度、可靠性、維護性等。
現場勘查
對生產現場進行實地考察，了解空間布局、設備布置、電源供應等情況。
測量工作區域的尺寸，確定機械手的安裝位置和運動空間。
觀察生產流程，分析機械手與其他設備的配合關系。
二、方案設計
總體布局設計
根據需求分析的結果，確定桁架機械手的結構形式，如龍門式、懸臂式等。
設計機械手的運動軌跡和工作空間，確保能夠覆蓋所有的工作點。
確定機械手的驅動方式，如電機驅動、液壓驅動、氣動驅動等。
機械結構設計
設計機械手的各個部件，包括桁架、導軌、滑塊、手臂、手爪等。
進行強度、剛度和穩定性分析，確保機械手在工作過程中能夠承受各種載荷。
選擇合適的材料和制造工藝，保證機械手的質量和性能。
控制系統設計
確定控制系統的硬件組成，如控制器、傳感器、執行器等。
設計控制程序，實現機械手的自動化控制，包括運動控制、邏輯控制、安全保護等功能。
進行控制系統的調試和優化，確保機械手的運行穩定可靠。
三、詳細設計
機械部件設計
繪制機械部件的詳細圖紙，包括零件圖、裝配圖等。
標注尺寸、公差、表面粗糙度等技術要求。
進行零件的加工工藝設計，確定加工方法和加工設備。
電氣控制系統設計
繪制電氣原理圖、接線圖等圖紙。
選擇電氣元件，如電機、驅動器、傳感器、控制器等。
進行電氣控制柜的設計，確定布局和布線方式。
四、制造與裝配
機械部件制造
根據設計圖紙，進行零件的加工制造。
對加工后的零件進行檢驗和測量，確保尺寸和精度符合要求。

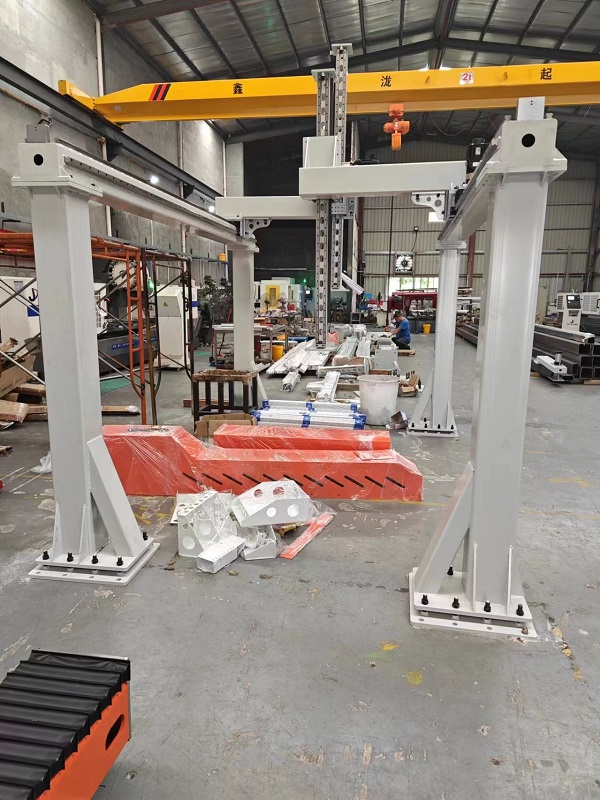

進行機械部件的裝配，按照裝配工藝要求進行組裝。
電氣控制系統制造
按照電氣原理圖和接線圖，進行電氣控制柜的裝配。
安裝電氣元件，進行布線和接線。
進行電氣系統的調試和測試，確保各項功能正常。
五、調試與驗收
單機調試
對桁架機械手進行單機調試，檢查機械結構的運動是否順暢，電氣控制系統的各項功能是否正常。
進行精度測試，調整機械手的位置精度和重復定位精度。
聯機調試
將桁架機械手與生產設備進行聯機調試，測試機械手與其他設備的配合是否協調。
進行生產試運行，檢驗機械手的生產效率和可靠性。
驗收交付
對桁架機械手進行全面驗收，檢查各項性能指標是否符合設計要求。
向客戶提交驗收?qǐng)?bào)告和相關技術文件。
對客戶進行培訓，確?？蛻?hù)能夠正確使用和維護機械手。
以上是桁架機械手的設計制造流程，在實際操作中，還需要根據具體情況進行調整和優化，以確保機械手的質量和性能滿足客戶的需求。
