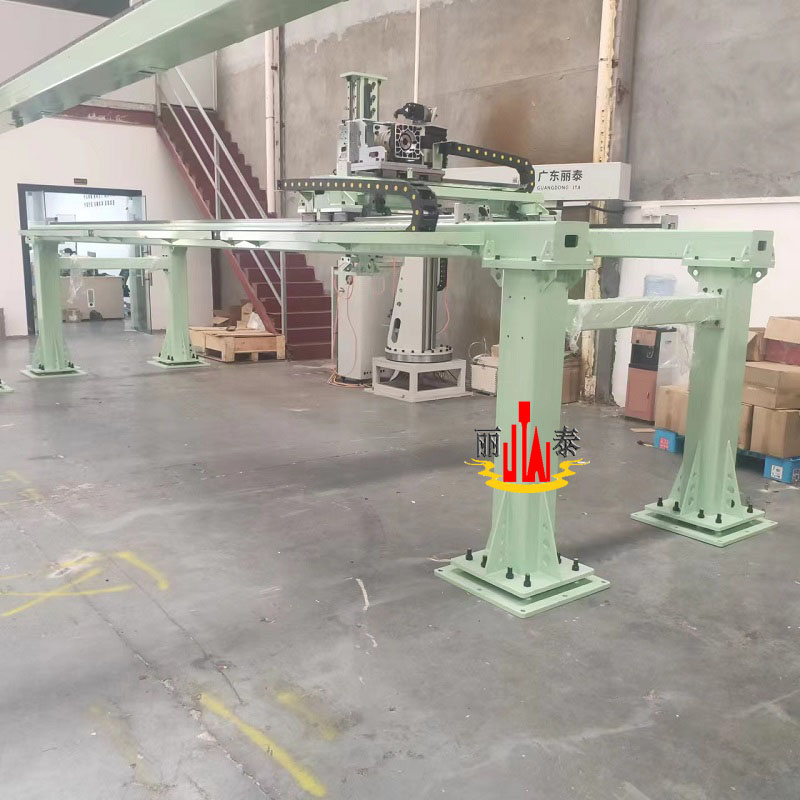

龍門桁架機械手是一種工業機器人，其機械臂安裝在高架軌道系統或框架上。龍門結構由一系列梁或支柱組成，為機器人提供沿 X、Y 和 Z 軸移動的穩定性和精度。機器人龍門架通常用于必須在大工作區域提升和移動重型有效負載的應用。這些機器人可以配置為在各種環境中運行，包括潔凈室、危險環境和其他專門應用。機器人龍門架是現代制造和自動化領域的強大工具，可在一系列應用中提供更高的精度、靈活性和效率。

       龍門桁架機械手架組成

       龍門桁架機械手系統由多個組件組成，這些組件協同工作以實現精確且準確的運動。以下是機器人龍門架的主要組件：

        龍門式結構

        龍門結構是支撐機械臂和末端執行器模塊的框架。它由兩個或多個沿 X 軸和 Y 軸移動的平行梁以及沿 Z 軸移動的垂直柱組成。結構必須堅固且穩定，以確保機器人運動的準確性和可重復性。根據應用要求，龍門結構可以采用不同的材料制成，包括鋁、鋼和碳纖維。所使用的材料必須足夠堅固，以支撐機器人手臂和末端執行器的重量，同時又必須輕質，以減輕龍門架的整體重量。

        機械臂

        機器人手臂是龍門架的一部分，用于固定末端執行器并沿 X、Y 和 Z 軸移動。機器人手臂的設計和規格取決于應用要求，例如工作范圍、有效負載能力和速度。機器人手臂可以配備不同類型的末端執行器，例如夾具、吸盤和焊槍，以執行特定任務。

        末端執行器

        末端執行器是連接到機器人手臂以執行特定任務的工具或設備。末端執行器可以是夾具、吸盤、焊槍、切割工具或任何其他可以操縱正在加工的零件或材料的裝置。末端執行器的設計必須符合應用要求，例如零件的形狀和尺寸、重量以及所加工的材料。末端執行器的設計還會影響機器人運動的整體精度和可重復性。

        驅動系統

        驅動系統由電機和執行器組成，控制龍門結構和機器人手臂的運動。根據應用要求，驅動系統可以是液壓、氣動或電動。驅動系統的規格取決于應用要求，例如速度、扭矩和精度。驅動系統還必須設計成與控制系統配合，以實現準確、精密的運動。

        控制系統

        控制系統是龍門桁架機械手的大腦，負責控制龍門架結構和機器人手臂的運動?？刂葡到y(tǒng)的軟件必須進行編程以滿足應用要求，例如運動曲線、加速和減速率以及路徑規劃?？刂葡到y(tǒng)還必須與其他傳感器和設備集成，以實現準確、精確的運動。

        總體而言，必須仔細考慮機器人龍門架每個部件的設計和規格，以實現準確和精確的運動，確保龍門架在執行預期任務時的可靠性和效率。
